标配OPC UA的欧姆龙控制器NX102/NJ501-1□00应用实例

发布时间:2021-03-02

欧姆龙机器自动化控制器 NX102/NJ501-100配备OPC UA服务器。标准配备支持PLCopen信息模型,只需简单地通过选择控制器的变量进行设定,即可直接连接SCADA等上位IT系统。

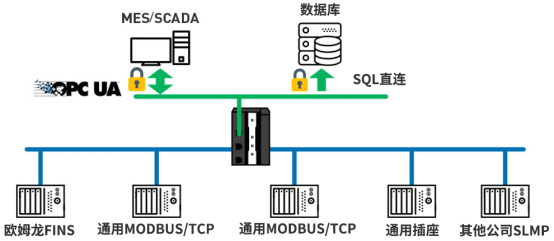

 NX102系列配备了数据库直连功能。生产管理系统和SCADA采用OPC UA连接,品质追溯使用的SQL server和Oracle Database则采用数据库直连功能,1台控制器可以承担两项职能。





另外,还支持EtherNet/IPEtherCATMODBUS/TCPSLMP等多种网络。其中也包括使传感器层级的信息可视化的IO-Link。通过将如此丰富多彩的连接性与OPC UA组合在一起,可以推动制造现场的信息化、IoT化向前发展。

 OPC UA客户端需要与PLC等设备的OPC UA服务器组合使用,例如NX102可与Puerto UA Monitor连接。

NX102也可与IP System链接。OSlsoft PI System是美国OSIsoft公司提供的可以实时收集、积累大量数据并进行管理的IoT信息基础架构。使用PI Connector for OPC UA可以从PLC等设备的OPC UA服务器实时收集数据。

 自行开发支持OPC UA的软件和系统时,使用SDK等开发套件可以提高开发效率。

• OPC Foundation提供的开发套件

• 应用开发参考书《OPC应用开发入门》

• OPC Foundation 企业会员提供的已取得认证的OPC UA SDK



应用实例

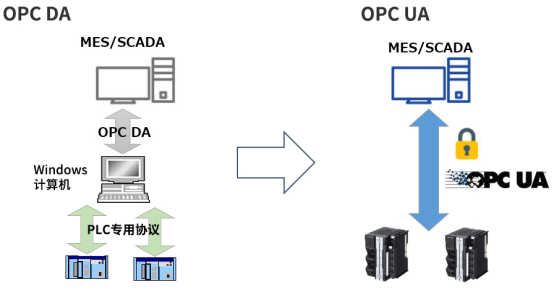

将监控系统从OPC DA升级为OPC UA



工厂的监视控制和运行监控很多早已采用了第1OPC技术OPC DAOPC UA已在开始这些系统的更新时得到采用。采用要点如下所示。

除了Windows计算机之外,还可以直接连接PLC等控制设备,系统构成简单

除了简单的数值和存储数据之外,还可以交换结构化数据和具有含义的信息

还可以提高安全性

支持OPC UASCADAPLC和控制器的选件扩展也支持此介绍。

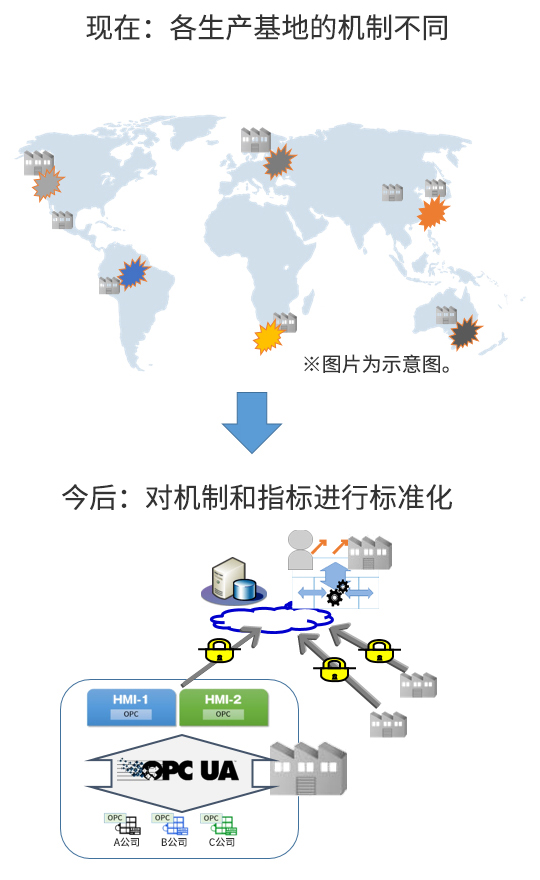

全球化发展的制造商利用OPC UA统一工厂信息化基础架构

 如今存在着世界各地的生产基地引进的信息化机制各异的问题。通过M&A等扩大事业是问题的成因之一。为了促进全公司的信息利用并提高生产效率,需要解决对指标(KPI)和机制进行标准化这一课题,作为可以在全球范围内实现标准化,而且前景光明的基础架构,OPC UA得到了越来越多的采用。

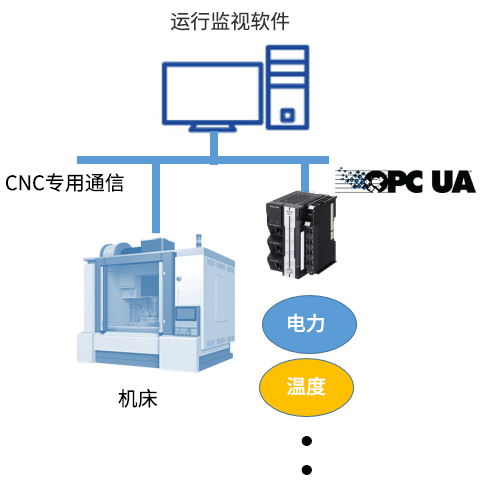

金属加工生产线的运行监视



金属部件的加工生产线大量引进了配备CNC的机床,采用OPC UA的目的,是要统一收集机床运行信息以及PLC所控制的外围装置的信息、电力及温度等运行环境信息,并使其实现可视化。采用要点是能够利用同一个机制来收集并管理CNCPLC双方的信息。



安全措施



能够确保安全是OPC UA的优势所在,使其得到了网络安全措施,以及实现放心的产品制造所需要的数据防篡改机制的采用。

网络安全措施

虽然实际的工厂采用事例很少公开,但名古屋工业大学在小型成套设备上开展了使用OPC UA的网络安全验证研究,并且发布了研究内容和结果。

制造数据防篡改机制

对于药品的生产线和装置,确保制造数据的完整性(Data IntegrityDI)已经开始成为需求。数据完整性的英文是Data integrity,要求保证数据完整且没有不匹配的情况。有的事例已经采用了支持数字签名的OPC UA,将其作为可以轻松实现数据完整性的机制。





下期将为您带来OPC UA的新动向,敬请期待!

 照片为示意图,并非实际应用。

此处介绍的系统构成为参考示例。

Sysmac为欧姆龙株式会社在日本和其它国家用于欧姆龙工厂自动化产品的商标或注册商标。

EtherCAT是德国Beckhoff Automation GmbH的注册商标和专利技术,由该公司授权使用。

Safety over EtherCAT是德国Beckhoff Automation GmbH的注册商标和专利技术,由该公司授权使用。

EtherNet/IPCIP Safety CompoNetDeviceNetODVA的商标。

OPCOPC UAOPC Foundation的商标。

所引用的其他公司名称和产品名称等均为各公司的注册商标或商标。
